回转窑红外热像检测现状

热像仪在钢铁行业已得到了广泛的应用。例如利用热像仪来判别蒸汽管道、热水管道的堵塞状况，寻找堵塞点；对高压电气设备进行定期检修，还可以检测某检测此类设备的触点是否过热；些转动（运动）设备因磨擦而发热的部位。钢铁企业中的生产设备，包括高炉、热风炉、热风管道、加热炉、均热炉、各类炼钢炉等，与回转窑一样，都是带耐火内衬的高温服役设备。

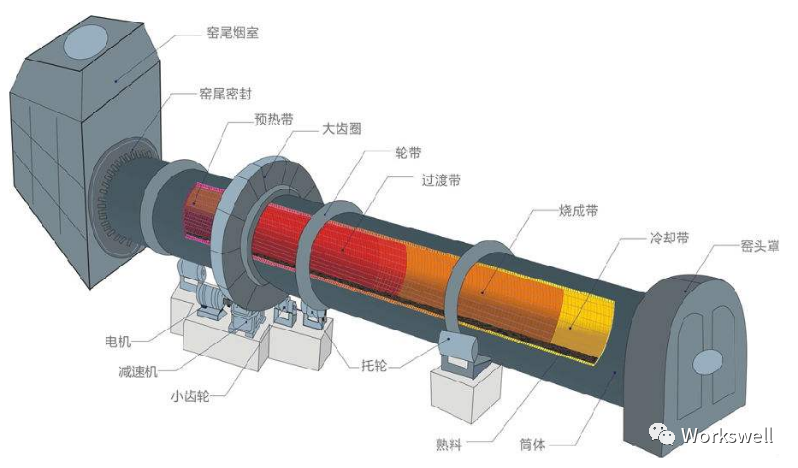

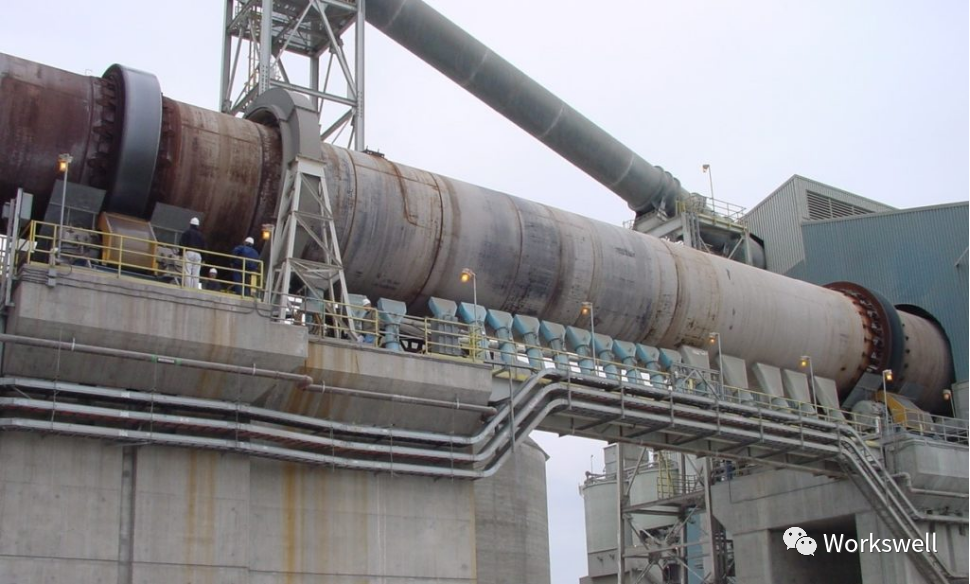

（回转窑的工作特点）

需求分析

热处理是处理危险废物有效的方法，而回转窑是危险废物处理中有效的设备。 回转窑筒体外表面温度是回转窑设计与运行的重要工艺参数，回转窑筒体外表面温度设计过高既不利于人员现场操作也不利于提升窑内热效率；回转窑筒体外表温度设计过低一方面增加投资与运行成本，另一方面危险废物焚烧产生的烟气中酸性物质( 二氧化硫、氯化氢等) 与水蒸气混合腐蚀耐火砖和筒体。

及早发现内衬损坏分布情况，可以合理安排检修计划，降低运行经济成本。

在线红外热成像测温系统能对冶金有色行业的回转窑筒体表面温度在线实时监测与分析预测，防止由于过烧等原因造成窑衬与窑筒体损坏，提高生产效益。

解决方案

由于回转窑运行的温度非常高（外表面通常在 450 °C 左右；耐火内衬在 2,000 °C 左右），热线视觉监测对于避免严重损坏至关重要。热成像安全监测系统能及早发现内衬损坏分布情况，可以合理安排检修计划，降低运行经济成本。

利用红外热像，分析、判断、考察其内部衬里工作状态是有效的手段。

回转窑红外热像检测的优势

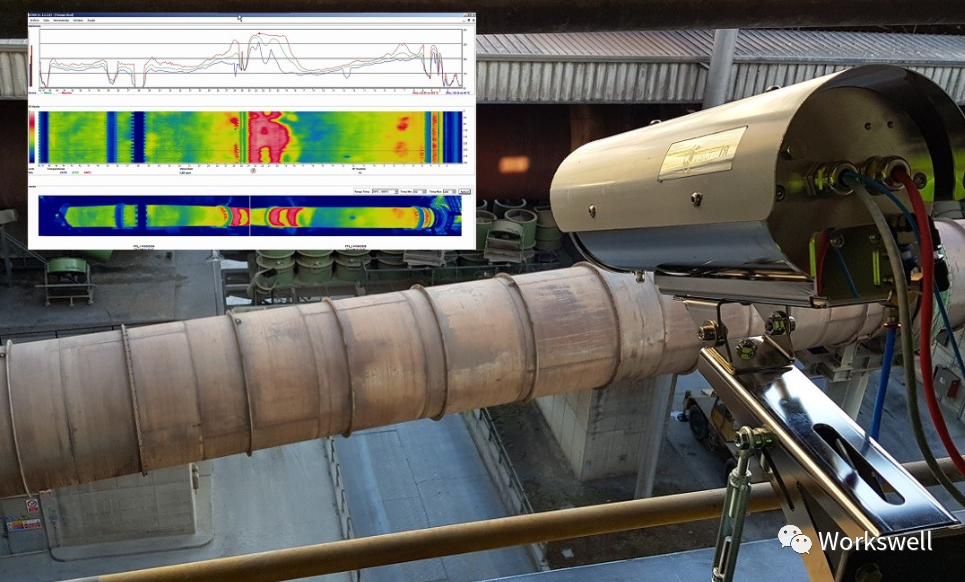

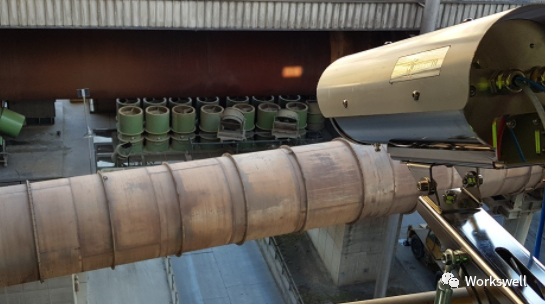

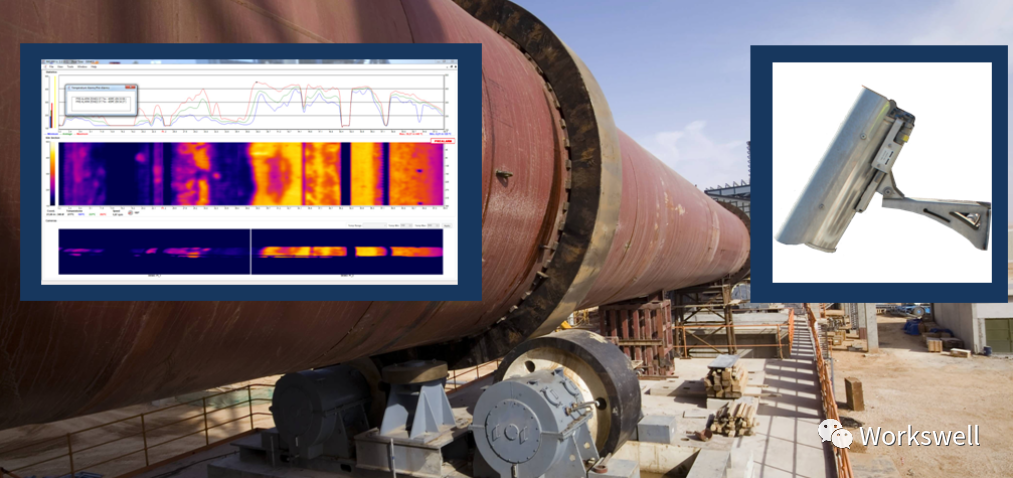

1.使用在线固定式热像摄像机系统连续监控回转窑提供了合适的解决方案。热像仪的温度范围为 +400 °C 至 +1,500°C。太赫兹在钢铁业行业回转窑的应用，采用了可靠的设计热像系统，可靠性高，即使在震动、超高温等恶劣环境中仍能保证长时间稳定运行。

2.在线红外摄像机是全天候监控，保证回转窑长周期运行能提供切实可行的依据，并在超出设定温度后实时发出告警信息。

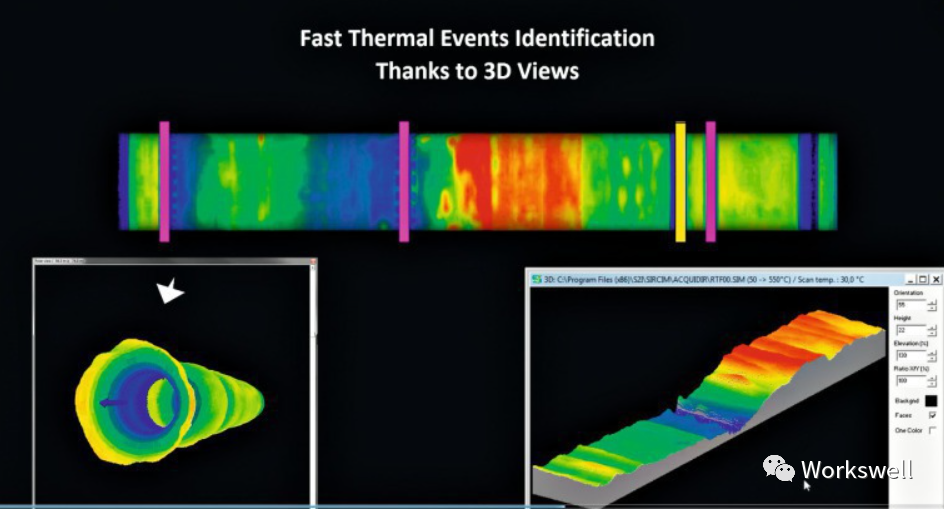

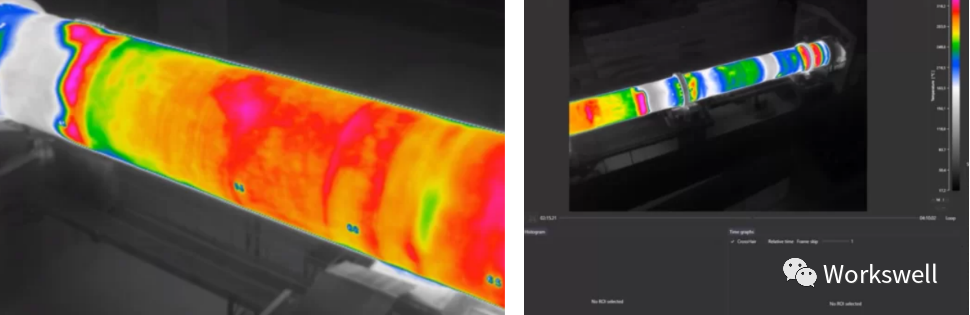

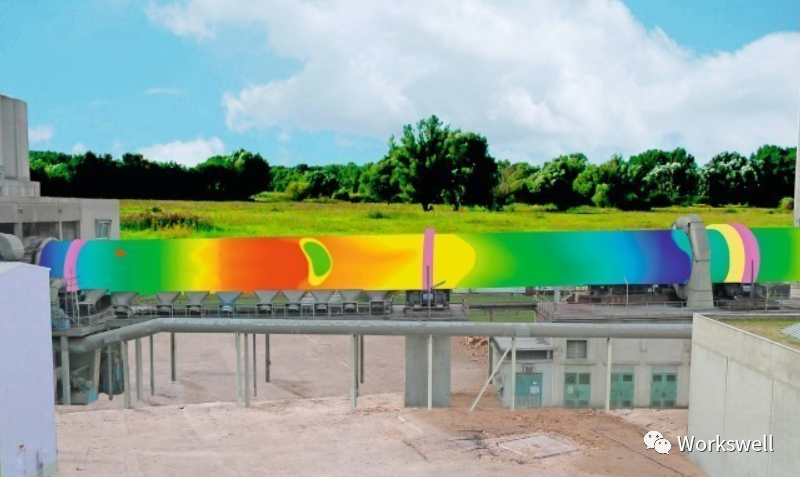

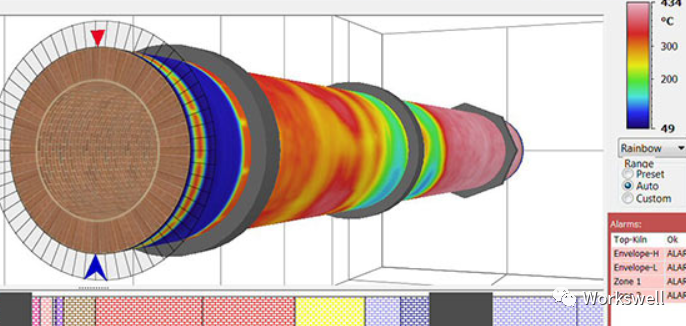

红外热像仪可以快速方便地获取回转窑外壁的二维热像图，即外壁表面温度场。由于回转窑外层的金属与内层的非金属材料的导热有明显的差异，衬里损伤的程度、类型和分布状况是造成回转窑外壁表面温度场分布不同的直接原因，因此内部衬里的主要缺陷在红外图像中均能得到不同程度的反应。

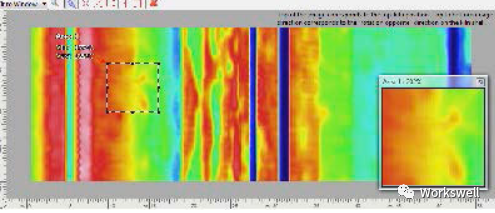

回转窑衬里的损伤类型大致分为减薄、裂纹、鼓包和脱落等类型。虽然每类损伤与红外热像图的严格的理论关系尚未建立，但通过红外热像图的分析与衬里检查的对照，每类缺陷的红外图谱都有各自的特征。
