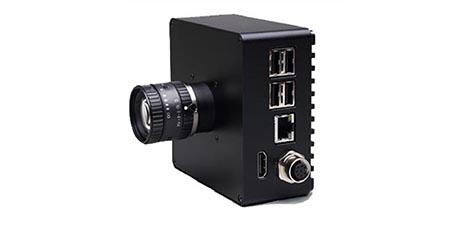

TZ-Super Atom- X太赫兹平台智能相机

Super Atom-X系列智能相机采用了四核Intel Atom E3845微处理器平台，

配备了较高灵敏度的前端感光CCD/CMOS;2G高速内存和32G固态硬盘。

配备了千兆网口和USB接口，在PC端的程序可以便捷运行于智能相机中

主要特点：

· 36万像素、130万像素、200万、500万像素全局快门感光芯片

· 1.9G 四核 ATOM 64位X86微处理器，基于E3845平台

· 相机配置了千兆网接口，USB接口

· 2G 、4G DDR3内存，32G SSD硬盘，

· 相机内部集成了硬件、实时时钟

· RS232串行通讯接口；

· 2路输入信号，2路隔离输出信号

参数

型号	SuperAtom-X36	SuperAtom-X130	SuperAtom-X200
图像传感器	1/3-inch	1/2-inch	1/2-inch
感光芯片	MT9V034	Python1300	IMX249
有效像素	752(H) × 480(V)	1280(H) × 1024(V)	1920(H) × 1200(V)
像素尺寸	6.00µm×6.00µm/Pixel	4.8µm×4.8µm/Pixel	5.86µm×5.86µm/Pixel
扫描方式	逐行全帧扫描；全局快门	逐行全帧扫描；全局快门	逐行全帧扫描；全局快门
帧速率	52帧/S	120帧/S	25帧/S
A/D转换	10bit ADC转换	10bit ADC转换	10bit ADC转换
处理器	1.9G速度四核ATOM平台
内存	2G DDR3
硬盘	16G/32G/128G SSD硬盘
网络通讯	1000M以太网接口，自适应主从兼容
串行通讯	RS232串行通讯接口
I/O	2路输入信号，2路输出信号
电源1	12VDC; 1A
功耗	12W
镜头卡口	C-Mount
外形尺寸	95mm×95mm×460mm
温度	零下20度到零上65度工作
认证	抗雷击；抗辐射；抗静电。同时对外辐射符合标准
程序	相机内部程序支持Halcon、Labview算法，PC程序无缝移植进平台自行运行
