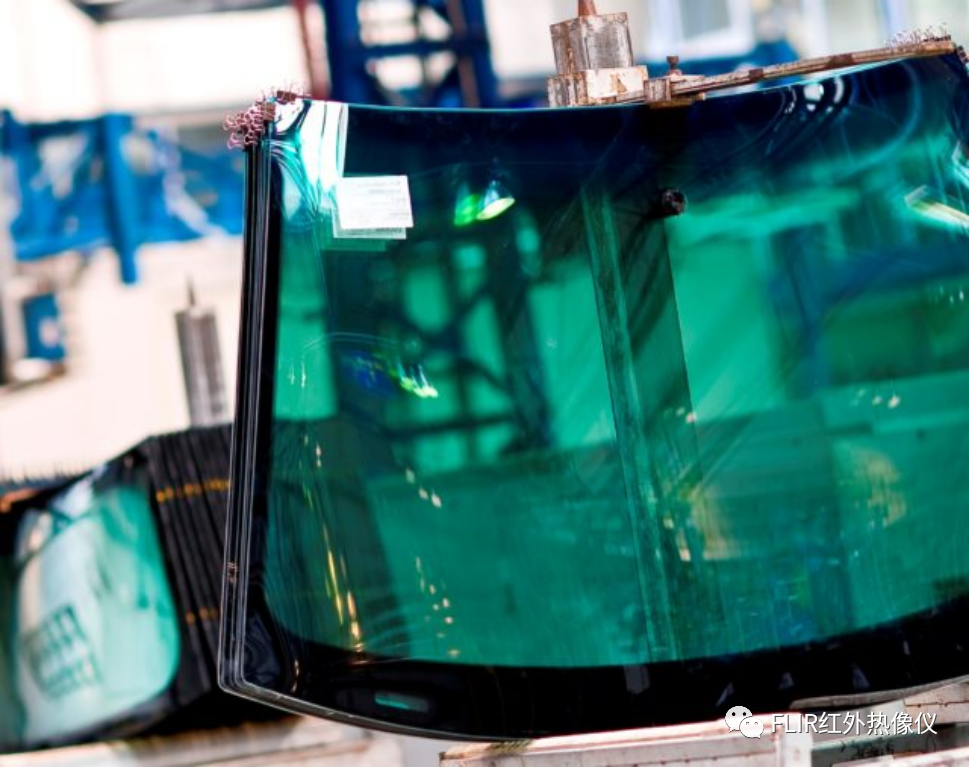

后挡风玻璃加热几乎是当今生产的任何汽车的标准配置。这个巧妙的组件有一个简单的机制：热量由每个玻璃内部的小电阻丝提供。然而，电线非常小，肉眼看不到短路。这意味着汽车制造商在识别其挡风玻璃加热系统中的缺陷方面面临挑战。虽然肉眼可能看不到短路，但使用 WIC 热像仪很容易识别。这是因为短路会产生大量的热量。如果汽车公司要满足消费者对高度可靠、无差错产品的需求，他们必须监控这些微小的缺陷。这就是 Workswell 热像仪系列的用武之地。

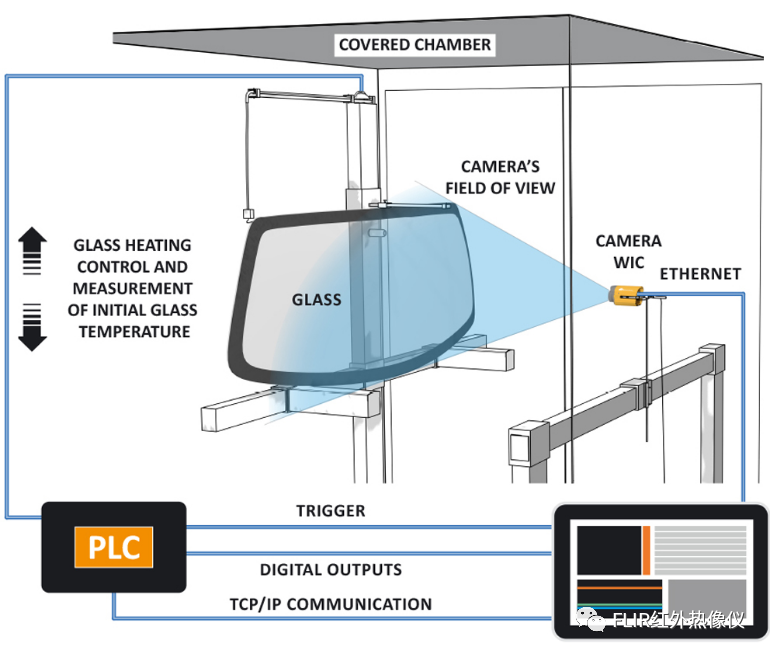

由于客户挡风玻璃的尺寸，我们决定使用单个 640x512px 热像仪，我们通过以太网电缆将其连接到控制计算机。热像仪安装在垂直于受监控挡风玻璃的静态支架上。由于玻璃是一种反射性很强的材料，我们将相机放置在一个黑色、均匀的室内，周围没有热源。系统配置为固定时间测量模式，这意味着相机会在触发信号之后监控图像 (ROI) 中的区域，以获得固定数量的图片——在本例中为一张图片。触发信号从控制PLC传输到，并在玻璃加热到所需温度时激活。如果未满足其中一个ROI 的温度限制，屏幕上会显示警报以通知操作员并将适当的记录保存 到控制计算机。此外，该系统具有数字输出，可将检测到的挡风玻璃加热短路通知控制PLC。它还使用 TCP/IP 协议通过以太网电缆与PLC通信。在每次测量之前，PLC 始终向发送有关挡风玻璃类型和温度的信息。然后系统本身根据信息设置 ROI，无需操作员干预。设置所需的温度限制和手动托盘温度范围，以便操作员更容易地进行视觉监控。
