国内现状分析
局部放电检测

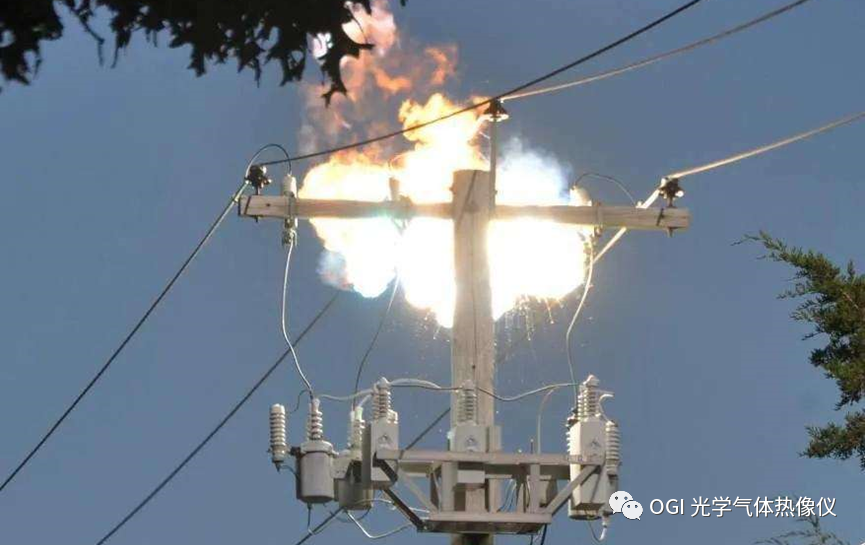

局部放电的危害及主要形式
1、局部放电的危害
局部放电对绝缘设备的破坏要经过长期、缓慢的发展过程才能显现。通常情况下局部放电是不会造成绝缘体穿透性击穿的,但是却有可能使机电介质的局部发生损坏。如果局部放电存在的时间过长,在特定的情况下会导致绝缘装置的电气强度下降,对于高压电气设备来讲是一种隐患。
2、局部放电的表现形式
局部放电的表现形式可分为三类:火花放电,属于脉冲型放电,主要包括流注火花放电和汤逊型火花放电;第二类是辉光放电,属于非脉冲型放电;第三类为亚辉光放电,具有离散脉冲,但幅度比较微小,属于前两类的过渡形式。

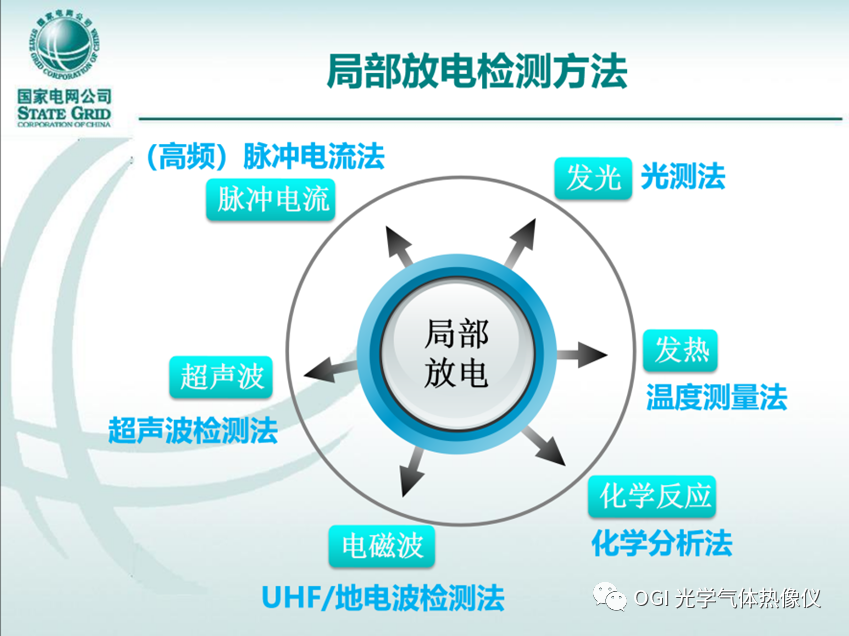

现有的局部检测的方法
局部放电是一种物理现象,它是导体间绝缘仅被部分桥接的一种放电现象。它会在电力设备内部和周围空间产生一系列的光、声、电气和机械振动等物理现象和化学变化,为监测电力设备内部绝缘状态提供检测信号。
针对局部放电产生的爆破机械波而引发的声发射现象,可采用超声波检测法。
局部放电检测

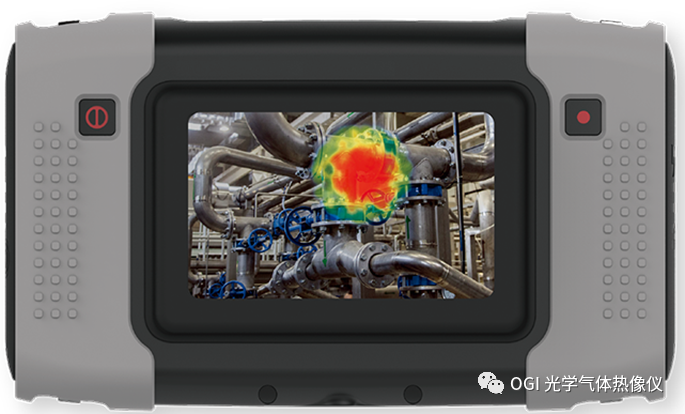

声学成像仪解决方案
太赫兹声像仪可轻松探测到局部放电发生位置,相比现有局部放电检测方式有了很大改善。之前的方式需要熟悉设备及声音的操作者,现在仅需要熟悉设备基本操作方法,在数十秒内即可探测出漏电点。
工作原理及特性
当气体泄漏发生时,会产生高于可闻频率的超声波;当电气异常发生电弧时,也会产生超声波;因此,可以通过测量超声波来确定是否发生异常以及位置。
实时可视化标示支持Quick超声波模式、可听声模式、用户自定义模式支持Report Generation (Web based)
112数字MEMS麦克风,每秒测量96000个样本
具有距离/温度/湿度传感器
5寸触摸屏可续航4个小时
产品优势
(1)使用方法简单:可从视觉上确认问题位置,非专业人员也可轻松使用。
(2)可以快速诊断:可实时拍摄大面积,同时观看多个噪声源,可快速诊断
(3)检测现场可追溯:可对检测场景进行拍照和录像,形成现场记录,方便后续排查和分析工作。

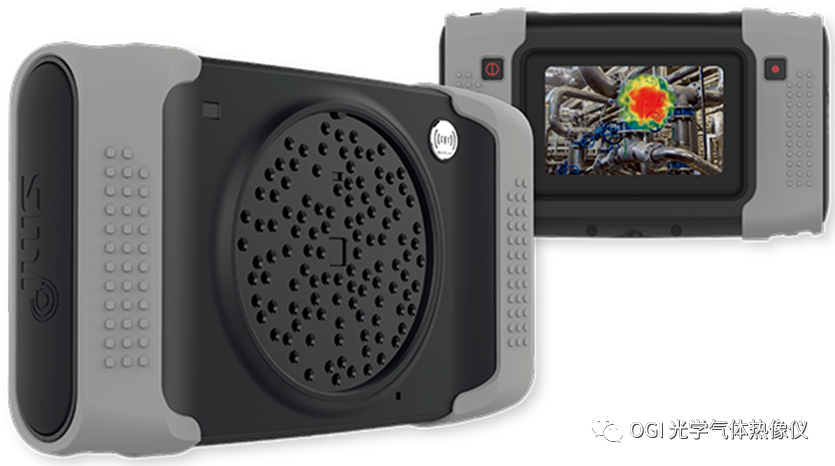

声学成像仪

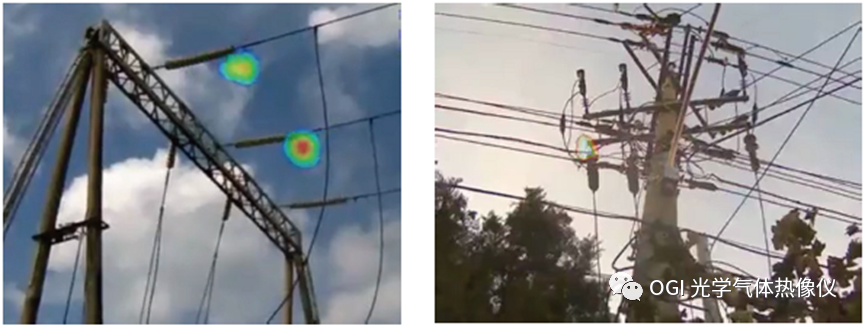

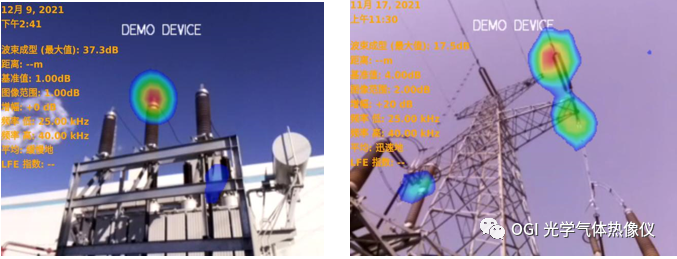

局部放电检测实际应用
电晕、电痕、电弧是电力电气设备的常见故障,而电晕和早期的电痕不会产生热量,因而无法通过红外成像进行检测。常规超声波产品用听声音方式进行检测,只能对可疑点进行扫描确认,操作繁琐、耗时较长,无法快速进行大面积排查,检测效率低、检测质量低。
采用太赫兹声像仪可以成像、定位局部放电位置,可以提高检修的效率,保障供电设施的安全运行。
局部放电是高压电气设备经常会遇到的问题,会造成电气设备损坏甚至危及人员安全,而现有检测手段非常耗时且有漏检可能;
太赫兹声学成像技术将局部放电的单点检测转变为图像,实现排查,提高电气设备正常运行的稳定性,以及安全性,进而提升电力系统供电的可靠性。
声学成像仪

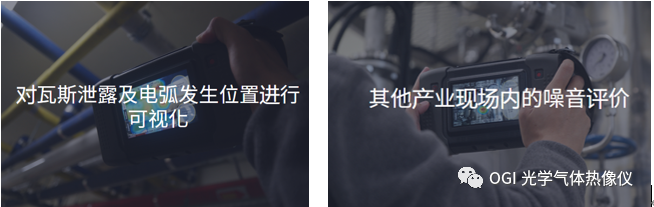

应用场景
供电局、电力、发电行业,以及冶金、石化、高铁等行业都配备有大量的高压电气设备,如变电站、电气柜等。
